Активный экспресс датчик зажигания

Активный экспресс датчик зажигания

Активный экспресс датчик зажигания предназначен для бесконтактного контроля формы импульсных сигналов в электрических цепях системы зажигания, а так же в электрических цепях других элементов системы управления ДВС. Датчик может быть использован совместно с компьютерными приставками «Автоас-Экспресс» или «Автоас-Экспресс М», взамен штатного «Ёмкостного экспресс датчика».
Отличительной особенностью, от штатного «ёмкостного экспресс датчика», является применение в новом, «активном» датчике, встроенного усилителя сигнала. Это дает возможность бесконтактным способом контролировать форму импульсных сигналов в электрических цепях с низкой напряженностью внешнего электромагнитного поля.

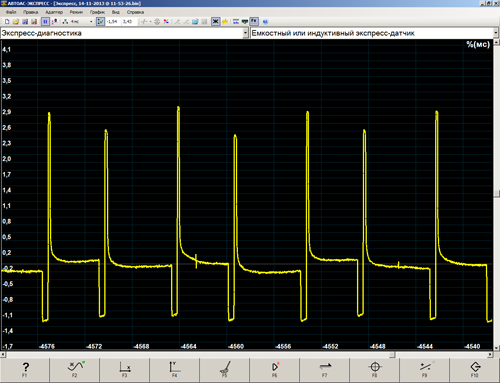

Например, в диагностической практике часто применяется анализ сигнала первичной цепи зажигания, по форме которого можно определить ряд характерных неисправностей системы зажигания. Однако, из-за высокой зашумленности отображаемого сигнала бесконтактно контролировать сигналы первичной цепи зажигания с помощью штатного «ёмкостного экспресс датчика» приставки «Автоас-Экспресс» достаточно затруднительно.
В то же время, из-за конструктивных особенностей систем зажигания некоторых автомобилей, прямое подключение к их первичной цепи с помощью контактного электрического щупа (например, через адаптер типа «игла», вводимого вдоль провода разъема катушки) бывает очень сложным, либо, вообще невозможно. Это препятствует регистрации сигнала первичной цепи «прямым», контактном способом.

Технические характеристики датчика:

• Входное сопротивление устройства отображения сигнала датчика, не менее, МОм: 0,7
• Максимальный диапазон выходного напряжения на нагрузке 1МОм, В: ± 1,5
• Напряжение питания, В: от 0,8 до 1,8
• Ток, потребляемый датчиком во включенном состоянии от элемента питания, не более, мА: 3,5
• Время непрерывной работы датчика от нового элемента (alkaline*) типа ААА - не менее 100 часов.
• Размер датчика (без кабеля), не более, мм: 390*24*24
• Масса датчика (без кабеля), не более, кг: 0,1
• Длина штатного соединительного кабеля, м: 2,0 +-0,1

Датчик предназначен для эксплуатации в следующих условиях:

• Температура окружающего воздуха от плюс 5 до плюс 45 град. С
• Относительная влажность воздуха до 85% при температуре 25 г. С.

В комплект поставки входит:

• Активный экспресс датчик зажигания – 1 шт.
• Соединительный кабель – 1 шт.
• Элемент питания типа ААА (alkaline) - 1 шт.
• Паспорт
• Гарантийный талон
• Упаковка

Гарантийный срок эксплуатации датчика – 1 год со дня продажи потребителю. В течение гарантийного срока предприятие-изготовитель безвозмездно устраняет неисправности, возникшие в датчике, если не были нарушены условия его эксплуатации.

Гарантийный срок эксплуатации кабеля датчика – 3 месяца со дня продажи изделия потребителю.

Сайт производителя http://www.acelab.ru/
